鋁合金材質(zhì)制作成產(chǎn)品的應(yīng)用十分廣泛，分為冷作強(qiáng)化和熱處理兩大類。鋁合金點(diǎn)焊的焊接性較差，尤其是熱處理強(qiáng)化的鋁合金。其原因及應(yīng)采取的工藝措施如下: 1）電導(dǎo)率和熱導(dǎo)率較高，必須采用較大的電流和較短的時(shí)間，才能做到即有足夠的熱量形成熔核，能減少表面過(guò)熱，避免電極粘附和電極銅離子向純鋁包覆擴(kuò)散，降低接頭的耐腐蝕性。 2）塑性溫度范圍窄，線脹系數(shù)大，必須采用較大的的電極壓力，電極隨動(dòng)性好，才能避免熔核凝固時(shí)因過(guò)大的內(nèi)部拉應(yīng)力而引起的裂紋。對(duì)裂紋傾向大的鋁合金，如5A06.2A12.7A04等,還必須采用加大鍛壓力的方法,使熔核凝固時(shí)有足夠的塑性變形,減少拉應(yīng)力,以避免裂紋產(chǎn)生。在彎電極難以承受大的頂鍛壓力時(shí)，也可以采用在焊接脈沖之后加緩冷沖的方法避免裂紋。對(duì)于大厚度的鋁合金可以兩種方法并用 3）表面易生成氧化膜，焊前必須嚴(yán)格清理，否則極易引起噴濺和熔核成形不良(撕破檢查時(shí)，熔核形狀不規(guī)則，凸臺(tái)和孔不呈圓形)，使焊點(diǎn)強(qiáng)度降低，清理不均勻則將引起焊點(diǎn)強(qiáng)度不穩(wěn)定。 基于上述原因，點(diǎn)焊鋁合金應(yīng)選用具有下列特性的鋁板點(diǎn)焊機(jī)： 1.能在短時(shí)間內(nèi)輸出大電流； 2.電流波形好有緩升緩降的特點(diǎn)； 3.能精確控制焊接參數(shù)； 4.有恒流監(jiān)控功能；5.能提供階形和馬鞍形電極壓力； 6.機(jī)頭的慣性和摩擦力小，電極隨動(dòng)性好。
我公司先現(xiàn)生產(chǎn)的中頻直流逆變式點(diǎn)凸焊機(jī)是目前最先進(jìn)的電阻焊接設(shè)備產(chǎn)品。采用直流電源供給，瞬間輸出電流更大，焊接時(shí)間更短，更加精確。其控制部分采用工業(yè)級(jí)控制電路，PLC(可編程序控制器)觸摸屏，液晶中文顯示，明了直觀，調(diào)整方便，易操作，可靠性更高。除基本功能外，更設(shè)有焊點(diǎn)技術(shù)、焊點(diǎn)設(shè)定和自動(dòng)診斷功能，便于管理。此機(jī)型用途廣泛，除了能焊接碳鋼，不銹鋼，高碳鋼等普通金屬外，還能焊接黃銅，鋁及鋁合金，純銅與碳鋼等稀有金屬。 鋁板點(diǎn)焊機(jī)（點(diǎn)焊鋁板時(shí)）的電極應(yīng)采用1類電極合金，球形端面，以利于壓固熔核和散熱。 由于電流密度大和氧化膜的存在，鋁合金點(diǎn)焊時(shí)，很容易產(chǎn)生電極粘著。電極粘著不僅影響外觀質(zhì)量，還會(huì)因電流減小而降低接頭強(qiáng)度。為此需經(jīng)常修整電極。點(diǎn)焊電極每修整一次后，可焊的焊點(diǎn)數(shù)與焊接條件，被焊金屬型號(hào)，清理情況，有無(wú)電流波形調(diào)制，電極材料及其冷卻情況等因素有關(guān)。通常點(diǎn)焊鋁為5-10點(diǎn)。點(diǎn)焊5A06，2A12時(shí)為25-30點(diǎn)。 防銹鋁3A21的強(qiáng)度低，延性好，有較好的焊接性，不產(chǎn)生裂紋，通常采用固定不變的電極壓力。硬鋁（如2A11，2A12），超硬鋁（如7A04）的強(qiáng)度高，延性差，極易產(chǎn)生裂紋，必須采用階形曲線的壓力，但對(duì)于薄件，采用大的焊接壓力或具有緩冷脈沖的雙脈沖加熱，裂紋也是可以避免的。 采用階形壓力時(shí)，鍛壓力滯后于斷電的時(shí)刻十分重要，通常是0-2周。鍛壓力加得過(guò)早（斷電前）等于增大了焊接壓力，將影響加熱，導(dǎo)致焊點(diǎn)強(qiáng)度降低和波動(dòng)；鍛壓力加得過(guò)遲，則溶核冷卻結(jié)晶時(shí)已形成裂紋，加鍛壓力已無(wú)濟(jì)于事。有時(shí)也需要提前于斷電時(shí)刻施加鍛壓力，這時(shí)因?yàn)槭请姶艢忾y動(dòng)作延遲，或氣路不暢通造成鍛壓力提高緩慢，不提前施加不足以防止裂紋的緣故。

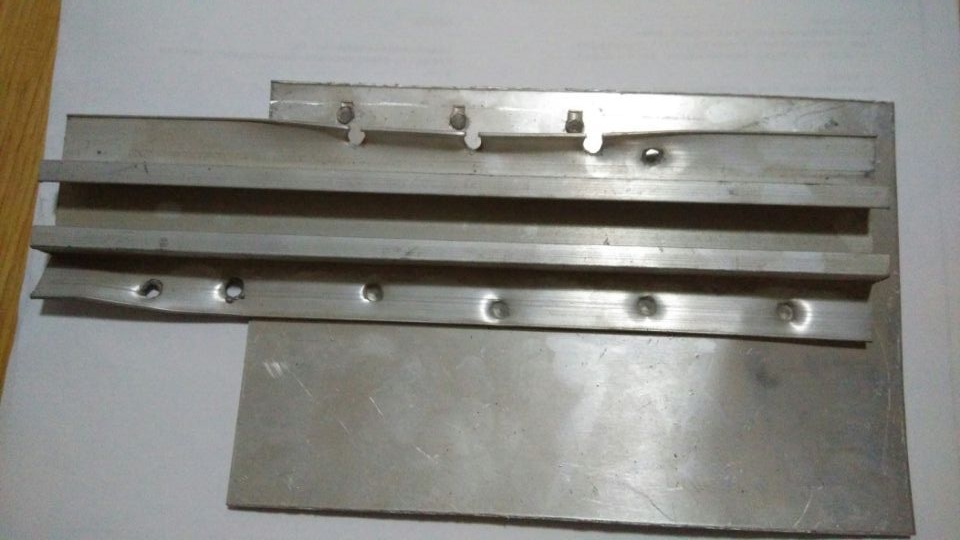

下列點(diǎn)焊機(jī)都能進(jìn)行鋁板點(diǎn)焊，可稱為鋁板點(diǎn)焊機(jī)： 1、氣動(dòng)式交流點(diǎn)焊機(jī)，能進(jìn)行中薄鋁板的點(diǎn)焊，焊機(jī)的功率較大，對(duì)電網(wǎng)的沖擊大，焊點(diǎn)質(zhì)量不穩(wěn)定；設(shè)備投資少。 2、電容儲(chǔ)能點(diǎn)焊機(jī)，適合中薄鋁板的點(diǎn)焊，對(duì)電網(wǎng)的沖擊小，焊接飛濺大，表面易發(fā)黑；設(shè)備投資大。 3、次級(jí)整流點(diǎn)焊機(jī)，適應(yīng)中厚鋁板的點(diǎn)焊，對(duì)電網(wǎng)有一定的沖擊，焊接飛濺小，表面質(zhì)量高；設(shè)備投資大。 4、中頻逆變點(diǎn)焊機(jī)，適應(yīng)中厚鋁板的點(diǎn)焊，對(duì)電網(wǎng)有的沖擊小，焊接飛濺小，焊點(diǎn)外觀好，接頭質(zhì)量穩(wěn)定；設(shè)備性價(jià)比高，焊接效果尤佳！
