XY軸自動排焊機
設計理念
以往普通排焊機是人工擺料手動推進模具焊接，對于焊接網狀產品不僅增加勞動強度，且生產效率相對較慢，焊接位置多不準確且不勻稱。而該項目設計了XY軸雙向交叉式的模具架，由兩個步進電機、可編程控制、雙導軌行程分別帶動兩個模具架前后左右交替循環自動送料，自動焊接，可大大提高生產效率，機械自動焊接保證焊點均勻牢固，外形美觀。整個過程只需一人操作完成，又減少了用工成本。
特點
該設備上的XY軸模具架由伺服電機帶動同步帶傳動，行走步長及速度由控制器系統控制。當人工擺料完畢固定在模具架上，啟動開關，由工控電腦控制，產品將隨模具架X與Y軸方向交替行走，自動完成各個部位的焊點的焊接，待焊接完成后將自動回到原點，無需其他人員手動操作。與此同時操作人員可以進行擺料準備下一次的焊接工作，不僅減少用工成本且有效利用了焊接時間進行擺料，最大程度上提高了工作效率。
運動先進焊接技術及合理機構，為保證穩定的焊接質量，焊接時減小飛濺及出現虛焊現象，焊機采用自制的加壓氣缸，隨動性好，焊接壓力在焊接通電時瞬間補償，可使焊接產品更牢靠，熔合更美觀。
該項目采用可編程的動作方式，控制器可存儲客戶多組產品的規范，根據網片工藝要求，焊接順序可根據要求設定模具架行走距離和交替時間，保證位置準確，自動達到所需要的效果。

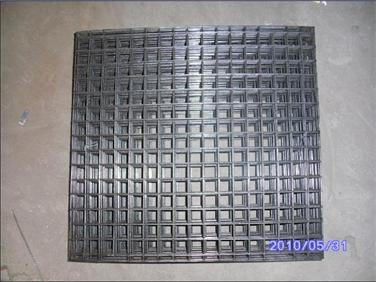

該設備也可以運用腳踏開關啟動，該設備主要運用于金屬網片、護欄等五金行業。如超市購物車、貨架、購物籃等，有著廣大的市場空間。
主要技術參數
額定功率 80KVA
電源 380V 50HZ
電源相數 三相 四線
負載持續率 20%
氣源壓力 0.6-0.8 Mpa
冷卻液流量 6L/min
冷卻液溫度 ≤30°c
設備外形參考尺寸 1780*2240*1760（mm)
最大焊接網片規格 800*600（mm) |
